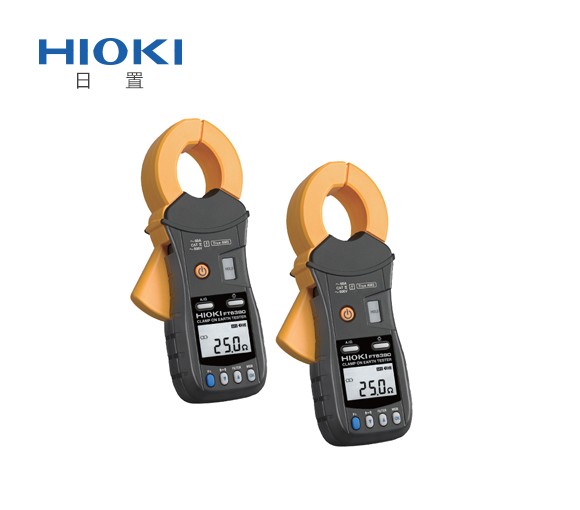

鉗形接地電阻測試儀FT6380-50
- 型號FT6380-50
- 品牌HIOKI日置
- 價格
多重的接地的接地電阻測量用接地電阻計 ● 可對應使用HIOKI免費應用軟件GENNECT Cross (選件:與無線適配器 Z3210連接時) ● 測試數據通過無線傳輸導入到Excel表單中 ● 接地阻抗測量使用多重接地 ●測試電源線的漏電流測試 ● 可對應60 A的負載電流測試 ● 薄型傳感器即使在狹窄的間隙中也可以進行測量。
多重的接地的接地電阻測量用接地電阻計
● 可對應使用HIOKI免費應用軟件GENNECT Cross (選件:與無線適配器 Z3210連接時)
● 測試數據通過無線傳輸導入到Excel表單中
● 接地阻抗測量使用多重接地
●測試電源線的漏電流測試
● 可對應60 A的負載電流測試
● 薄型傳感器即使在狹窄的間隙中也可以進行測量。
對應 CAT IV 600 V。

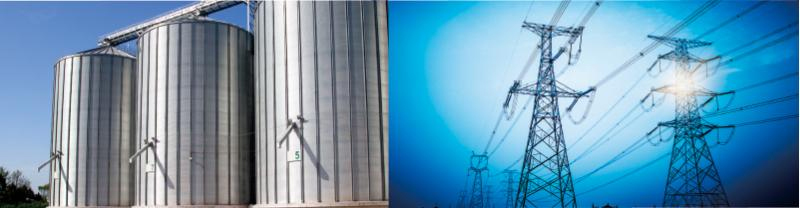

存儲庫、輸電塔等多重接地阻抗測試
多重接地專用的鉗形接地電阻測試儀。除了可以測試存儲庫、輸電塔,還能測試避雷針等)

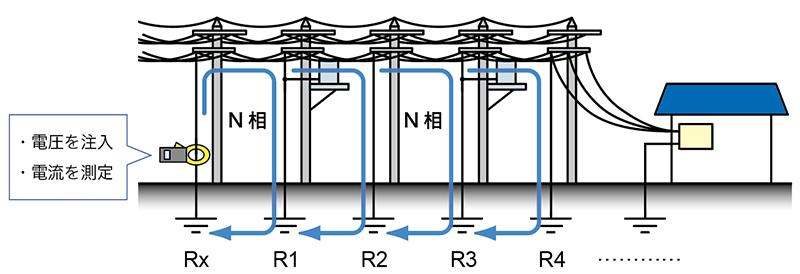

鉗形接地電阻測試儀可測試多重接地系統(一根配線就可實現多重接地)
鉗夾在需要測量的接地電阻Rx上。夾具具有雙芯結構,該雙芯結構由注入電壓的傳感器和測量電流的傳感器組成。
1.從電壓注入傳感器向接地線注入電壓V。
2.根據恒定電壓和測得的電流,整個接地回路的電阻可通過以下公式計算:
Rx + 1 / [(1 / R1)+(1 / R2)+(1 / R3)+(1 / R4)+ ...] = V / I第二項比第一項小很多(
接地極并聯連接。接地極越多,第二項越小,則Rx為以下公式計算: Rx= V / I

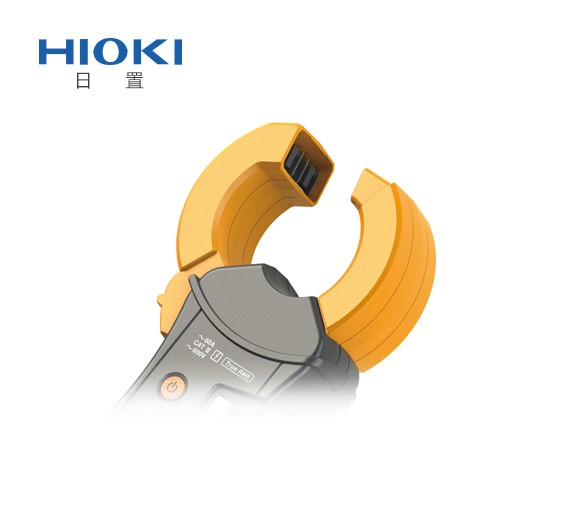

為了應對狹窄間隙、設置了20mm的薄型傳感器

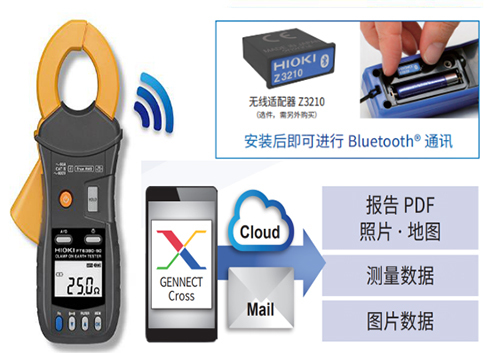

對應無線化無線通信功能讓測試更便捷
可對應無線適配器 Z3210(選件)。 將測量值傳輸到智能手機或者平板設備,并可以標注在現場照片或者圖紙上、從而迅速生成報告。
Excel? 表單中直接輸入測量值的功能
打開Excel?文件,在選擇想要輸入測定值的單元格、按測量?jì)x器的Hold鍵,測量值就會(huì )輸入到該單元格中。 ※選件無線適配器Z3210 可實現Bluetooth?通信。
測試數據可傳輸到專用的免費應用軟件GENNECT Cross
使用專用的免費應用軟件,可實現測量結果的確認、管理、制作報告書同步進行。也可在終端將測試結果傳輸到測量現場的照片或者是工程圖紙上、輸入手寫筆記等,在現場就能流暢得進行數據管理。此外、還配備地圖功能。之前的鉗形接地電阻表FT6381,使用了單獨只能對應Android的應用軟件。
這次發售的產品、使用了與其他產品也能共通的應用軟件「GENNECT Cross」,可以與其他的GENNECT Cross對應機型的測試值一起進行報告管理?!x件無線適配器Z3210 可實現Bluetooth?通信。
通過聲音就能直接判定測量結果
可進行接地電阻值、電流值的比較判定。 測量值不在HI 電平 LO 電平的范圍時,通過蜂鳴音進行通知。

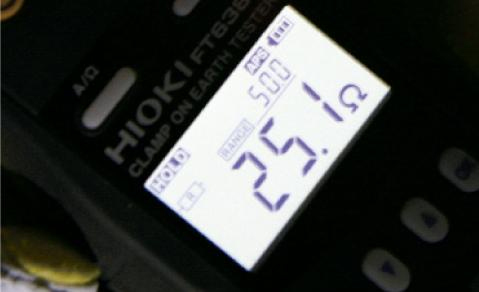

可實現正確測量和重復精度提高的傳感器設計
采用可抑制漏磁通的屏蔽設計, 實現了高精度的測量和重復精度的提高。

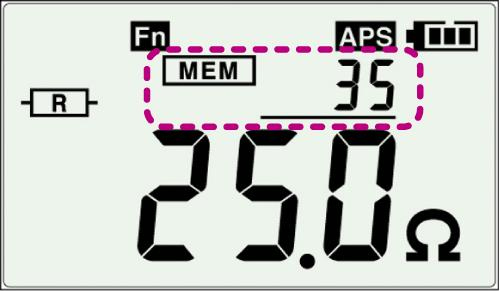

可以保存2000個數據
(精度保證時間1年,調整后精度保證時間1年)
工作方式 | 電壓注入和電流測量一體的鉗式測量,運算出接地電阻值 ※一根接地線變?yōu)槎嘀亟拥氐亩嘀亟拥貙?zhuān)用,接地極越多測量值越正確 |
---|---|
接地電阻測量 | 0.20Ω(分辨率0.01Ω) ~1600Ω(分辨率20Ω), 10檔量程,0.02Ω以下消零, 基本精度:±1.5%rdg ±0.02Ω |
電流測量 | 20.00mA(分辨率0.01mA) ~60.0A(分辨率0.1A), 5檔量程,0.05mA 以下消零, 基本精度:±2.0%rdg ±0.05mA(30Hz ~400Hz,,真有效值整流), 波峰因數:5.0以下(60A量程時1.7以下) |
最大允許電流 | AC100A 連續,AC200A 2分鐘(50/60Hz) |
對地間最大額定電壓 | AC600V 測量等級IV(預期的瞬態過電壓 8000 V) |
存儲功能 | 存儲保存數量2000個 |
報警功能 | 電阻/電流報警:閾值以下或超過時引起蜂鳴 |
諧波 | [安裝 Z3210 時] 可以測量到電流中的諧波電平/含量/總諧波失真最高30次 * 可以用應用軟件(GENNECT Cross)顯示 |
其他功能 | 數據保持、背光、濾波、自動省電,無線通信(僅限于搭載Z3210使用時) |
顯示 | LCD,最大2000點,顯示更新率500ms(約2次/s) |
防塵防水性 | IP40(EN60529:1999+A1:2000),僅鉗口閉合時 |
電源 | 5號堿性電池(LR6))×2 |
連續使用時間 | 約 40 小時(25 Ω 測量時、背光燈 OFF、未安裝 Z3210) 約 35 小時(25 Ω 測量時、背光燈 OFF、安裝有 Z3210、無線通訊時) |
最大可測量導體直徑 | φ 32 mm |
外形尺寸?重量 | 約73W × 218H × 43D mm, 約620 g (電池除外) |

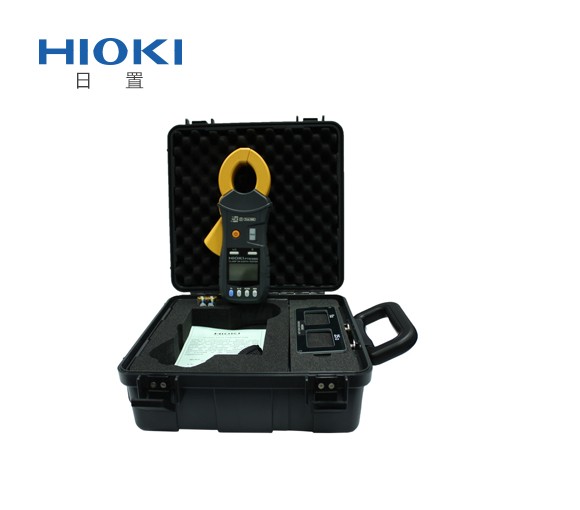

附件 | 攜帶箱、動作確認用電阻(1 Ω±2%、25Ω±1%)、吊繩、5 號堿性電池(LR6)×2、使用說明書、使用注意事項 |
