SMU 2650系列高功率Sourceweber? SMU儀器
SMU 2650系列高功率Sourceweber? SMU儀器
SMU 2650系列高功率Sourceweber? SMU儀器 -
SMU 2650系列高功率Sourceweber? SMU儀器
- 型號2650
- 品牌KEITHLEY/吉時利
- 價格
功率半導體和元器件檢定解決方案 2650 系列大功率 Sourceweber SMU 儀器提供前所未有的功率、精度、速度、靈活性，且容易用于提高研發、生產測試和可靠性環境中的效率。 有兩種儀器可用，提供高達 3000V 或高達 2000W 的脈沖電流功率。
功率半導體和元器件檢定解決方案
2650 系列大功率 Sourceweber SMU 儀器專為高電壓/電流電子產品和功率半導體元件（例如，二極管、FET 和 IGBT、高亮度 LED、直流至直流轉換器、電池、太陽能電池及其他高功率材料、組件、模塊和部件）的檢定和測試而設計。 它們提供前所未有的功率、精度、速度、靈活性，且容易用于提高研發、生產測試和可靠性環境中的效率。 有兩種儀器可用，提供高達 3000V 或高達 2000W 的脈沖電流功率。
特點 | 優勢 |
| 高度靈活的四象限電壓和電流源/負載，與高精度電壓表和電流表相耦合 | 提供同類最佳的性能，具有 6? 位分辨率。 |
| 源或阱 (2651A) 脈沖功率高達 2000W（±40V、±50A），或直流電源高達 200W（±10V@±20A、±20V@±10A、±40V@±5A）；輕松連接兩個器件（串聯或并聯）創(chuàng )建高達 ±100A 或 ±80V 的解決方案 | 支持功率半導體、HBLED、光器件、太陽能電池以及 GaN、SiC 及其他復合材料和器件的檢定/測試。應用范圍包括半導體接點溫度檢定；高速、高精度數字化；電遷移研究；以及高電流、高功率設備測試。 |
| 源或阱 (2657A) 直流或脈沖功率高達 180W（±3000V@20mA、±1500V@120mA） | 提供功率半導體器件檢定和測試所需的高壓，包括 GaN、SiC 及其他復合材料和器件、高達 3kV 的故障和漏電測試以及亞毫秒瞬態檢定。 |
| 內置基于網絡(luò )瀏覽器的軟件 | 支持通過任何瀏覽器、任何計算機、從全球任何地方進行遠程控制。 |
| 有數字化或積分測量模式可供選擇 | 支持精確檢定瞬態和穩態行為，包括快速變化的熱效應。 |
| TSP（測試腳本處理）技術 | 可以與 2657A 型與 2600B 系列型號輕松地進行系統集成。 |
| TSP-Link 通道擴展總線 | 支持將多臺 2651A 和 2657A 與選定的 2600B 系列 SMU 儀器相結合，形成一個具有多達 32 個通道的集成系統。 |

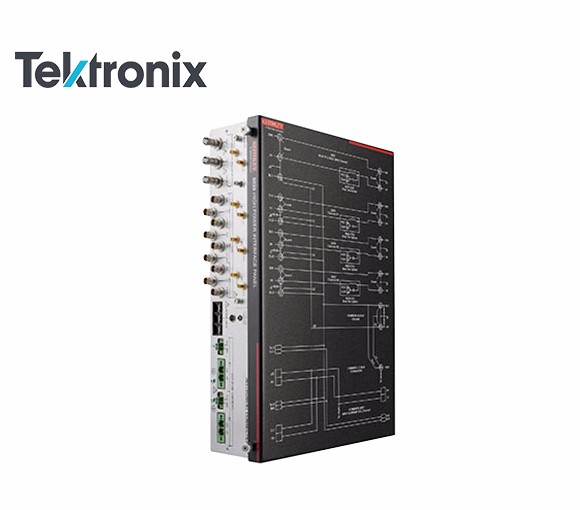

| 兼容于 8010 型高功率設備測試夾具和 8020 型高功率接口面板 | 為封裝部件或晶片級高功率設備測試提供安全而方便的連接。 |
| 免費的測試腳本構建器軟件工具 | 幫助您創(chuàng )建、修改、調試和存儲 TSP 測試腳本。 |
| 選配的 ACS 基礎半導體元器件檢定軟件 | 開發、質量檢驗或故障分析期間執行封裝部件檢定時，最大限度地提高工作效率。 |
2651A
| 通道 | 最大電流源/量程 | 最大電壓源/量程 | 測量分辨率（電流/電壓） | 電源 |
|---|---|---|---|---|
| 1 | 50A | 40V | 100fA / 100nV | 2000 W |
2657A
| 通道 | 最大電流源/量程 | 最大電壓源/量程 | 測量分辨率（電流/電壓） | 電源 |
|---|---|---|---|---|
| 1 | 120mA | 3000V | 1fA / 100nV | 180 W |
