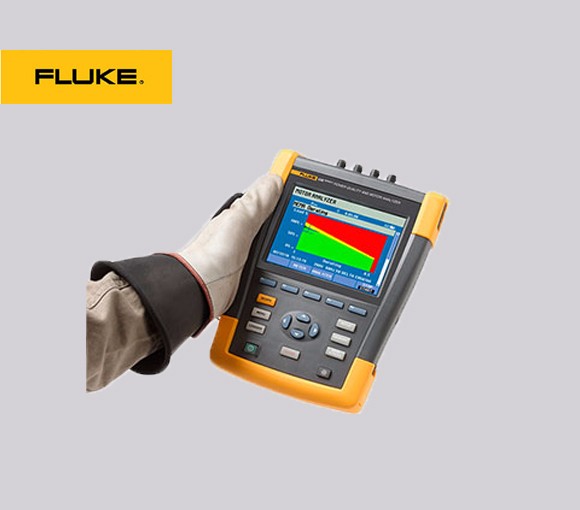

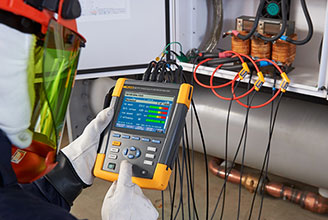

438-II電能質量和電機分析儀
438-II電能質量和電機分析儀
438-II電能質量和電機分析儀
438-II電能質量和電機分析儀 -
438-II電能質量和電機分析儀
- 型號438-II
- 品牌Fluke/福祿克
- 價格
Fluke 438-II 電能質量和電機分析儀不僅具備 Fluke 430 II 系列電能質量分析儀的先進電能質量分析功能，而且新增了電機機械測量這一重量功能。無需使用機械傳感器即可快速輕松地測量和分析電能、諧波、不平衡度、電機轉速、轉矩和機械功率等關鍵機電性能參數。通過 Fluke-438-II/MA 電機分析儀升級套件，Fluke 434-II、435-II 和 437-II 電能質量分析儀的用戶可為其現有設備增加電機分析功能。

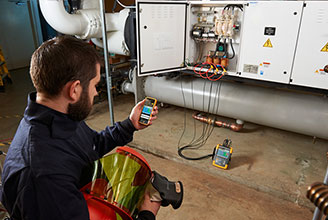

438-II 是理想的便攜式電機分析測試工具，可幫助您定位、預測、防止和排除三相和單相配電系統的電能質量問題，同時為技術人員提供所需的機電信息，從而有效地評估電機性能。
測量直接啟動電機的關鍵參數，包括轉矩、轉速、機械功率和電機效率
繪制電機降額系數與負載對比圖（符合 NEMA/IEC 準則），執行動態電機分析
計算機械功率和效率，無需使用機械傳感器，只需連接輸入導線，一切便準備就緒
測量電壓、電流、功率、視在功率、功率系數、諧波失真和不平衡度等電源參數，以確定影響電機效率的特性
識別暫降、暫升、瞬變、諧波和不平衡等電能質量問題
PowerWave 數據技術可捕獲快速變化的 RMS 數據，顯示半周期平均值和波形來描述電氣系統動態特性（發電機起動、UPS 切換等等。）
波形捕獲功能可在所有模式下針對檢測到的每個事件捕獲 100/120 個循環 (50/60 Hz)，無需設置
自動瞬態模式可在電壓高達 6 kV 時，在所有相位上同時捕獲 200 kS/s 的波形數據
兼容 Fluke Connect?* — 通過儀器在本地查看數據、通過 Fluke Connect 移動應用程序和 PowerLog 430-II 桌面軟件查看數據
工業應用安全等級：進戶線和下游使用的安全等級為 600 V CAT IV/1000 V CAT III
Fluke 438-II 機械計量功能 | ||
電機轉矩 | ||
電機轉速 | ||
電機機械負載 | ||
電機效率 | ||
工作原理 |
| 電機分析 | ||
Fluke 438-II 可提供針對電氣參數的完整分析。在開始電機分析之前，建議為電能質量測量值創(chuàng )建一條基線，以評估供電輸出的諧波和不平衡的狀況，因為這兩項屬性會(huì )對電機性能造成嚴重的不利影響。 在電機分析模式下，結果中匯總了電氣性能、機械性能和降額（依據 NEMA 的建議）。 采用簡明易懂的四級彩色嚴重度評級表示電機性能（與推薦的電氣參數水平相比），包括額定功率、功率系數、不平衡度和諧波。 |
| |
對于機械功率，您可以即時查看機械輸出功率以及電機轉矩和轉速。即時將機械輸出功率與電功率進行對比，為您提供實時效率測量值。借助該功能，您可以輕松測量各運轉周期中的機器性能。 |
| |
NEMA 降額屏幕會(huì )隨著負載和電氣條件的變化而更新，容差圖上的各個新測量值被標為“+”。在本例中，我們可以發現電機處于容差范圍內，但接近于過載系數。這表明，可能需要進行電能質量遷移、電機維護或其它一些提升性能的調整。通過在一段時間內頻繁執行這些測試，可以創(chuàng )建準確的基準和性能趨勢，從而能夠明智地作出維護投資決策。 |
| |
| 機械技術指標 | ||||
| 可對具有 3 線連接的直接啟動電機執行機械測量。 | ||||
| 量程 | 分辨率 | 精度 | 默認限值 | |
| 電機測量 | ||||
| 電機機械 功率 | 0.7 kW 至 746 kW 1 hp 至 1000 hp | 0.1 kW 0.1 hp | ±3% ="1" ±3%="1" | 100% = 額定功率 100% = 額定功率 |
| 轉矩 | 0 Nm 至 10 000 Nm 0 lb ft 至 10 000 lb ft | 0.1 Nm 0.1 lb ft | ±5% ="1" ±5%="1" | 100% = 額定轉矩 100% = 額定轉矩 |
| 轉速 | 0 rpm 至 3600 rpm | 1 rpm | ±3%="1" | 100% = 額定轉速 |
| 效率 | 0% 至 100% | 0.10% | ±3%="1" | 不適用 |
| 不平衡度 (NEMA) | 0% 至 100% | 0.10% | ±0.15% | 5% |
| 諧波電壓 因數 (NEMA) | 0 至 0.20 | 0.1 | ±1.5% | 0.15 |
| 不平衡降額 系數 | 0.7 至 1.0 | 0.1 | 標示性 | 不適用 |
| 諧波降額 系數 | 0.7 至 1.0 | 0.1 | 標示性 | 不適用 |
| 總 NEMA 降額 系數 | 0.5 至 1.0 | 0.1 | 標示性 | 不適用 |
| 注意： | 支持 NEMA A、B、C、D 和 E 以及 IEC H 和 N 型電機設計類型。 額定轉矩通過額定功率和額定轉速計算得出。 電機測量值的更新速率為每秒 1 次。 趨勢的默認持續時間為 1 周。 | |||
| ="1"所選的電機設計類型為“其他”時，誤差上調 5% 規格值在電機功率 > 30% 額定功率時有效 規格值在穩定的工作溫度下有效。讓電機至少在滿載工況下運行 1 小時 （如果電機功率為 50 HP 或更高，則要運行 2 - 3 小時），以達到穩定溫度 | ||||
| 電氣技術指標 | ||||
| 型號 | 測量值范圍 | 分辨率 | 精度 | |
| 電壓 | ||||
| Vrms（交流 + 直流） | 435-II | 1 V 至 1000 V 相電壓 | 0.01 V | ±0.1% 額定電壓**** |
| Vpk | – | 1 Vpk 至 1400 Vpk | 1 V | 5% 額定電壓 |
| 電壓峰值因數 (CF) | – | 1.0 > 2.8 | 0.01 | ±5% |
| Vrms? | 435-II | 0.1 V | ±0.2% 額定電壓 | |
| Vfund | 435-II | 0.1 V | ±0.1% 額定電壓 | |
| 電流（精度不包括電流鉗精度） | ||||
| Amps（交流 + 直流） | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ±5 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ±5 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±0.5% ±5 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±0.5% ±5 個計數 | |
| Apk | i430-Flex | 8400 Apk | 1 Arms | ±5% |
| 1mV/A | 5500 Apk | 1 Arms | ±5% | |
| 電流峰值因數 (CF) | – | 1 至 10 | 0.01 | ±5% |
| Amps? | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±1% ±10 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±1% ±10 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±1% ±10 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±1% ±10 個計數 | |
| Afund | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ±5 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ±5 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±0.5% ±5 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±0.5% ±5 個計數 | |
| 赫 | ||||
| Hz | Fluke 435 @ 50 Hz 額定頻率 | 42.500 Hz 至 57.500 Hz | 0.001 Hz | ±0.01 Hz |
| Fluke 435 @ 60 Hz 額定頻率 | 51.000 Hz 至 69.000 Hz | 0.001 Hz | ±0.01 Hz | |
| 電源 | ||||
| 瓦特（VA，var） | i430-Flex | 最大 6000 MW | 0.1 W 至 1 MW | ±1% ±10 個計數 |
| 1 mV/A | 最大 2000 MW | 0.1 W 至 1 MW | ±1% ±10 個計數 | |
| 功率因數 (Cos j/DPF) | – | 0 至 1 | 0.001 | ±0.1% @ 額定負載條件 |
| 能量 | ||||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ±10 個計數 | |
| 能量損失 | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ±10 個計數 不含線路電阻精度 | |
| 諧波 | |||||
| 諧波次數 (n) | – | 直流，1 至 50 次分組：諧波分組，根據 IEC 61000-4-7 而定 | |||
| 間諧波次數 (n) | – | 關閉，1 至 50 次分組：諧波和間諧波子組，根據 IEC 61000-4-7 而定 | |||
| 電壓 (V) | %f | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.1% | |
| %r | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.4% | ||
| 絕對 | 0.0 至 1000 V | 0.1 V | ±5% * | ||
| THD | 0.0% 至 100% | 0.1% | ±2.5% | ||
| 電流 | %f | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.1% | |
| %r | 0.0% 至 100% | 0.1% | ±0.1% ±n x 0.4% | ||
| 絕對 | 0.0 至 600 A | 0.1 A | ±5% ±5 個計數 | ||
| THD | 0.0% 至 100% | 0.1% | ±2.5% | ||
| 功率 | %f 或 %r | 0.0% 至 100% | 0.1% | ±n x 2% | |
| 絕對 | 取決于電流鉗變比和額定電壓 | – | ±5% ±n x 2% ±10 個計數點 | ||
| THD | 0.0% 至 100% | 0.1% | ±5% | ||
| 相角 | – | -360° 至 +0° | 1° | ±n x 1° | |
| Flicker（閃變） | |||||
| Plt、Pst、Pst(1min) Pinst | – | 0.00 至 20.00 | 0.01 | ±5% | |
| 不平衡 | |||||
| 電壓 (V) | % | 0.0% 至 20.0% | 0.1% | ±0.1% | |
| 電流 | % | 0.0% 至 20.0% | 0.1% | ±1% | |
| 電源控制信號 | |||||
| 閾值等級 | – | 在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程 | – | – | |
| 信號頻率 | – | 60 Hz 至 3000 Hz | 0.1 Hz | – | |
| 相對 V% | – | 0% 至 100% | 0.10% | ±0.4% | |
| 絕對 V3s（3 秒平均值） | – | 0.0 V 至 1000 V | 0.1 V | ±5% 額定電壓 | |
| 常規技術指標 | |||||
| 外殼 | 設計帶防護套，結實，防震在傾斜支架中使用時，其防水防塵等級為 IP51（依據 IEC60529），抗撞擊與耐振動性：30 g，抗振性：3 g 正弦曲線，隨機 0.03 g 2 /Hz（依據 MIL-PRF-28800F 2 類） | ||||
| 顯示屏 | 亮度：200 cd/m 2（典型值，使用電源適配器），90 cd/m 2（典型值，使用電池電源） 尺寸：127 mm x 88 mm（對角線 153 mm/6.0） LCD 分辨率：320 x 240 像素 對比度與亮度：用戶可調，溫度補償 | ||||
| 存儲 | 標準 8GB SD 存儲卡（兼容 SDHC，FAT32 格式），最大可選 32GB 屏幕保存和多個數據內存，可存儲包括錄像在內的數據（取決于內存容量） | ||||
| 實時時鐘 | 對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示 | ||||
| 環境 | |||||
| 工作溫度 | 0 °C ~ +40 °C；+40 °C ~ +50 °C 電池除外 | ||||
| 存放溫度 | -20 °C ~ +60 °C | ||||
| 濕度 | +10 °C ~ +30 °C：95% RH（無冷凝） +30 °C ~ +40 °C：75% RH（無冷凝） +40 °C ~ +50 °C：45% RH（無冷凝） | ||||
| 最大工作海拔 | CAT IV 600 V 和 CAT III 1000 V 最高為 2000 m (6666 ft) CAT III 600 V 和 CAT II 1000 V 最高為 3000 m (10,000 ft) 最大存儲海拔為 12 km (40000 ft) | ||||
| 電磁兼容 (EMC) | 輻射和抗干擾性符合EN 61326 (2005-12) | ||||
| 接口 | mini-USB-B 型隔離 USB 端口，用于連接個人電腦 SD 連接卡插槽（可從儀器電池的后側訪問） | ||||
| 保修 | 主機三年保修（零件和人工），附件一年保修 | ||||
* ≥ 1% 額定電壓時為 ± 5%；< 1% 額定電壓時為 ± 0.05% 額定電壓 | |||||
| 型號名稱 | 描述 |
| Fluke-438-II | 三相電能質量和電機分析儀 包括：
|
| Fluke-438-II/Basic | 無柔性電流探頭的三相電能質量和電機分析儀（不包括 FC WiFi SD 卡） 包含：
|
| Fluke-438-II/INTL | 國際版三相電能質量和電機分析儀（不包括 FC WiFi SD 卡） 包含：
|
| Fluke-438-II/MA | 430-II 電機分析儀升級套件 包含：
|
| Cables and Hardware | |
| GPS430 | GPS430 時間同步模塊 |
| Clips | |
| AC285 | SureGrip? 鱷魚夾 |
| PC Adapter and Software | |
| FLK-FC-SD CARD | Fluke Connect 無線 SD 卡 |
| 機套和掛件 | |
| C435 | C430 滾動硬盒 |
| 電池，充電器和適配器 | |
| BC430 | BC430 線路電壓適配器/電池充電器 |
| BP290 | Fluke 190 II 系列專用 2400 mAh 鋰電池 |
| BP291 | Fluke 190 II 系列專用 4800 mAh 高容量鋰電池 |
| EBC290 | 外部電池充電器，從儀器外部給 BP290 或 BP291 充電 |
| 電流鉗 | |
| 90i-610s | 90i-610s 1A 至 600A 交/直流電流探頭 |
| i1000s | 交流電電流探頭 |
| i3000s | 交流電電流鉗表 |
| i30s | AC/DC 電流鉗表 |
| i400s | 交流電電流鉗表 |
| i5sPQ3 | i5sPQ3、5 A 交流電流鉗表、3 件裝 |
| 選件 | |
| HH290 | Scopeweber 190 II 系列專用掛鉤 |
| Test Leads | |
| TLS430 | Fluke TLS430 – 測試線和鱷魚夾（4 個黑色和 1 個綠色） |
| WC100 | WC100 色標本地化套件 |
