378諧波與能效篩查鉗表
- 型號378FC
- 品牌福祿克 FLUKE
- 價格
主要特性 使用鉗口測量電壓和電流; 測試更快、更安全,采用 FieldSense? 技術無需觸碰帶電電線; 電能質量指示器顯示設備或電源線是否有故障; 只需更少的步驟即可完成 三相電壓和電流測試。

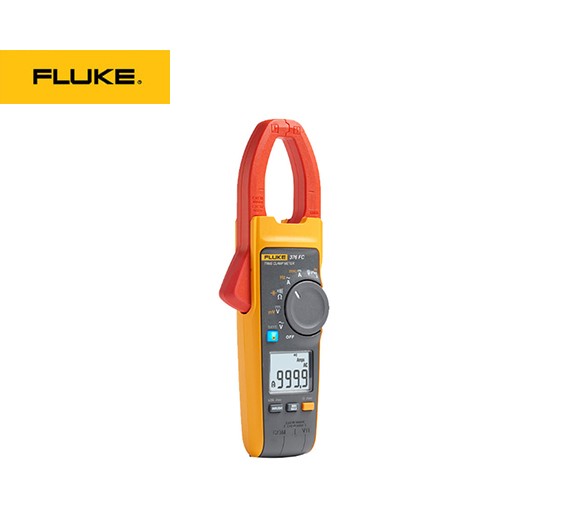

Fluke 378FC諧波與能效篩查鉗表
采用 FieldSense? 技術,測量電壓和電流

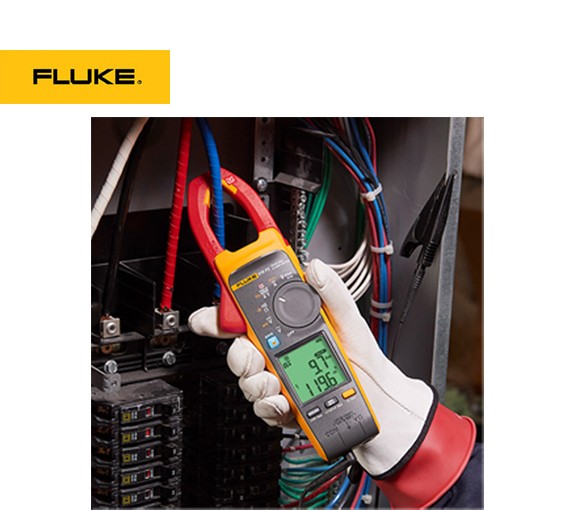

Fluke 378 FC 真有效值鉗表采用 FieldSense? 技術,使測試更加快速和安全,且無需接觸帶電導體。通過鉗口獲得準確的電壓和電流測量值。只需將黑色測試導線夾在任何電氣接地上,然后將鉗口夾住導體,即可在顯示屏上查看可靠、準確的電壓和電流值。
電能質量指示器可顯示設備或電源線是否存在問題
378 FC 鉗表具有獨特的 PQ 功能,可自動檢測電能質量問題。進行 FieldSense 測量時,378 FC 將檢測并顯示與電流、電壓、功率因數或這三者的任意組合有關的電能質量問題??梢钥焖俅_定是上游供應端問題,還是下游設備問題。
輕松快速完成三相測量
只需 3 個簡單的步驟即可完成三相電壓和電流測試
計算全套的相對地和相對相值
顯示在智能手機上,并通過 Fluke Connect 軟件保存至云端
計算出相序并顯示在 Fluke Connect 軟件上
無需手寫筆記或復雜計算。
使用 iFlex? 探頭測量極高電流
通過隨附的 iFlex 柔性電流探頭,您能夠測量高達 2500 A 的交流電流。使用 iFlex 探頭可輕松測量擁擠的配線柜和大型導體。
使用隨附工具輕松查看和使用
使用 378 FC 鉗表,使工作更輕松。檢測到穩定的 FieldSense 測量值時,顯示器變?yōu)榫G色。Visual Continuity 還提供亮綠色屏幕,以便檢測嘈雜工作區域中的電流連續性。
使用 FlukeConnect? 軟件記錄、分析和共享結果
使用 Fluke Connect 軟件,您可以對測量結果進行遠程記錄、趨勢分析和監控,以查明間歇故障。通過 Fluke Connect,還能夠收集數據作為預防性維護計劃的基礎。
產品規格: Fluke 378FC諧波與能效篩查鉗表
通用技術指標 | ||
任何端子和接地間的最高電壓 | 1000 V | |
電池 | 類型 | 2 AA IEC LR6 堿性 |
壽命 | 200 小時 | |
顯示屏 | 雙讀數 | |
自動關機 | 20 分鐘 |
電氣 | ||||
交流電流:通過鉗口 | ||||
量程 | 999.9 A | |||
分辨率 | 0.1 A | |||
精度 | 2 % ± 5 位(45 Hz 至 66 Hz) | |||
波峰因數 (50/60 Hz) | 500 A 下為 3 600 A 下為 2.5 1000 A 下為 1.42 增加 2 %(C.F.)>2 | |||
交流電流:通過柔性電流探頭 | ||||
量程 | 2500 A | |||
分辨率 | 1 A (≤2500 A) 0.1 A (≤999.9 A) | |||
精度 | 3 % ± 5 位(5 Hz 至 500 Hz) | |||
波峰因數 (50/60Hz) | 1100 A 時為 3.0, 1400 A 時為 2.5 ,2500 A 時為 1.42, 增加 2 % (C.F.>2 | |||
位置靈敏度 | ||||
最佳距離 | i2500-10 Flex | i2500-18 Flex | 錯誤 | |
A | 0.5 in (12.7 mm) | 1.4 in (35.6 mm) | ± 0.5% | |
B | 0.8 in (20.3 mm) | 2.0 in (50.8 mm) | ± 1.0% | |
C | 1.4 in (35.6 mm) | 2.5 in (63.5 mm) | ± 2.0 % | |
測量不確定度假定中心的主要導線處于最佳位置、無外部電場或磁場且處于工作溫度范圍內。 | ||||
直流電流 | ||||
量程 | 999.9 A | |||
分辨率 | 0.1 A | |||
精度 | 2 % ±5 位1 | |||
[1]使用 ZERO 功能補償偏差時 | ||||
交流電壓:Field Sense | ||||
量程 | 1000 V | |||
分辨率 | 1 V (≤1000V) | |||
精度 | ≤4/0 AWG | 3 % ± 5 位(45 Hz 至 66 Hz) | ||
≥4/0 AWG | 5 % ± 5 位(45 Hz 至 66 Hz) | |||

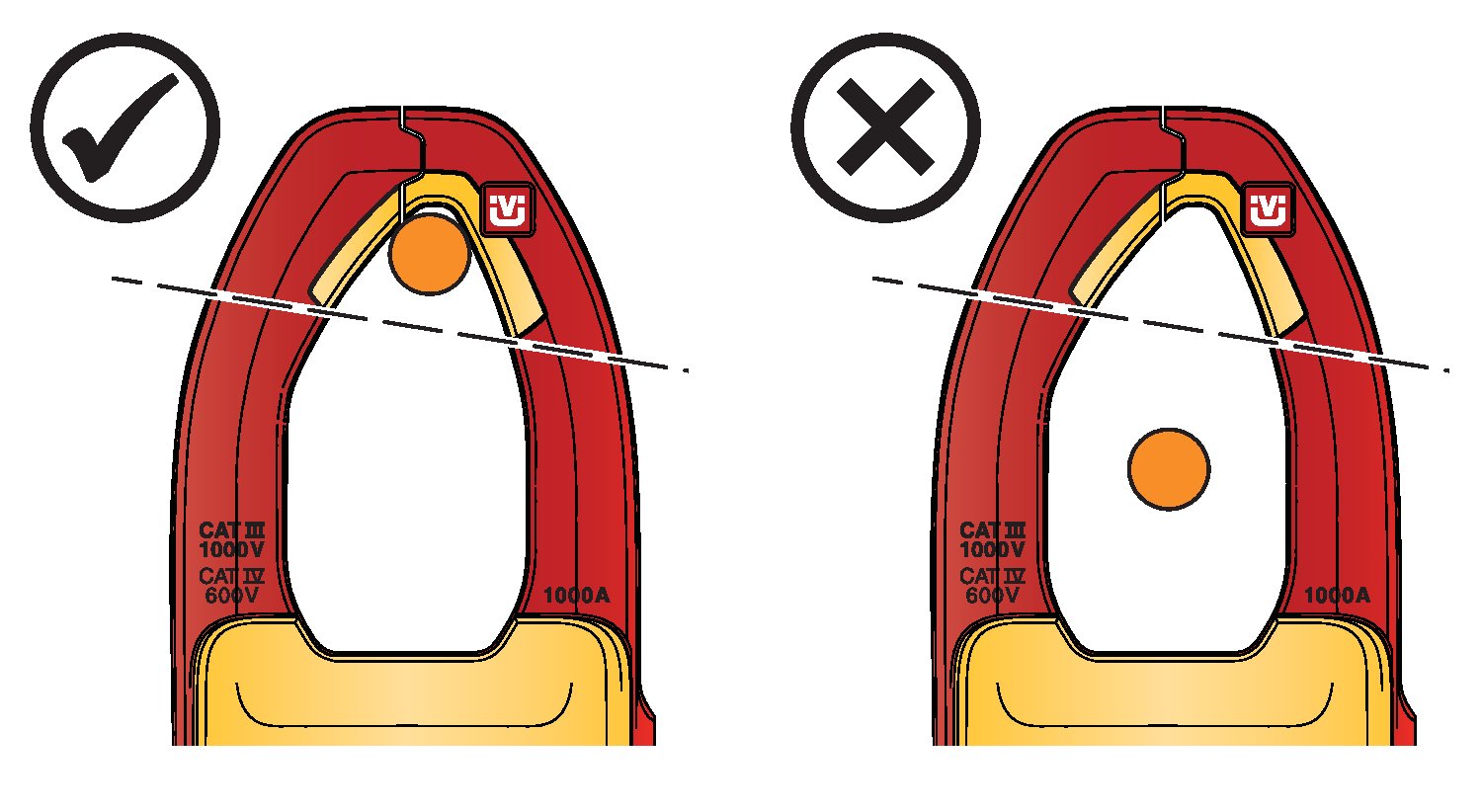

將電線盡可能置于靠近鉗口開口的位置(見圖)。 | ||||
交流電壓:通過測試導線 | ||||
量程 | 600.0 V 1000 V | |||
分辨率 | 0.1 V (≤600.0 V) 1 V (≤1000 V) | |||
精度 | 1 % ± 5 位(20 Hz 至 500 Hz) | |||
直流電壓 | ||||
量程 | 600.0 V 1000 V | |||
分辨率 | 0.1 V (≤600.0 V) 1 V (≤1000 V) | |||
精度 | 1 % ± 5 位 | |||
直流毫伏 | ||||
量程 | 500.0 mV | |||
分辨率 | 0.1 mV | |||
精度 | 1 % ± 5 位 | |||
安培頻率:通過鉗口 | ||||
量程 | 45 Hz 至 66 Hz | |||
分辨率 | 0.1 Hz | |||
精度 | 0.5 % ± 5 位 | |||
觸發電平 | 5 Hz 至 10 Hz,≥10 A 10 Hz 至 100 Hz,≥ 5 A 100 Hz 至 500 Hz,≥ 10 A | |||
安培頻率:通過柔性電流探頭 | ||||
量程 | 5.0 Hz 至 500.0 Hz | |||
分辨率 | 0.1 Hz | |||
精度 | 0.5 % ± 5 位 | |||
觸發電平 | 5 Hz 至 20 Hz 時,≥25 A 20 Hz 至 100 Hz 時,≥20 A 100 Hz 至 500 Hz 時,≥25 A | |||
電阻 | ||||
量程 | 60.00 k? 6000 ? 600.0 ? | |||
分辨率 | 0.1 ? (≤600.0 ?) 1 ? (≤6000 ?) 10 ? (≤60.00 k?) | |||
精度 | 1 % ± 5 位 | |||
電容 | ||||
量程 | 1000 μF | |||
分辨率 | 0.1 μF (≤100.0 μF) 1 μF (≤1000 μF) | |||
精度 | 1 % ± 4 位 | |||
機械指標 | ||||
尺寸(長 x 寬 x 高) | 274 mm x 86 mm x 47 mm | |||
重量(帶電池) | 463 g | |||
鉗口開度 | 34 mm | |||
柔性電流探頭直徑 | 7.5 mm | |||
柔性電流探頭電纜長度(頂端至電子連接器) | 1.8 m | |||
羅氏線圈長度 | 450 mm | |||
環境要求 | ||||
工作溫度 | -10 °C 至 50 °C | |||
存放溫度 | -40 °C 至 60 °C | |||
工作濕度(無冷凝) | 無冷凝 (<10 °C) 相對濕度 ≤90 %(10 °C 至 30 °C) 相對濕度 ≤75 %(30 °C 至 40 °C) 相對濕度 ≤45 %(40 °C 至 50 °C) | |||
溫度系數 | 高于 28 °C 或低于 18 °C 時,每攝氏度增加指定精度的 0.1 倍 | |||
防護等級 | IEC 60529:IP30(鉗口閉合) | |||
工作海拔 | 2,000 m | |||
存放海拔 | 12 000 m | |||
電磁兼容性 (EMC) | ||||
國際標準 | IEC 61326-1:便攜式電磁環境 IEC 61326-2-2,CISPR 11:第 1 組 B 類 | |||
第 1 組:設備會(huì )有意產生和/或使用導電耦合射頻能量,這是設備自身內部運行的必要條件。 | ||||
B 類:此類設備適用于家用的設施以及直連低壓供電網絡(luò )的設施中。 將設備連接到測試對象后,可能會(huì )出現超過 CISPR 11 規定水平的排放量。 | ||||
韓國 (KCC) | A 類設備(工業廣播和通訊設備) | |||
A 類:此類設備符合工業電磁波設備的要求,銷售商或用戶應注意這一點。本設備旨在用于商業環境中,而非家庭環境。 | ||||
美國 (FCC) | 47 CFR 15 B 子部分。按照第 15.103 條規定,本產品被視為豁免設備。 | |||
安全性 | ||||
一般信息 | IEC 61010-1:污染等級 2 | |||
測量 | IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V | |||
用于漏電流測量的電流鉗表 | IEC 61557-13:2 類,≤30 A/m | |||
無線電 | ||||
無線電認證 | FCC ID:T68-FBLE IC:6627A-FBLE | |||
頻率范圍 | 2,405 MHz 至 2,480 MHz | |||
輸出功率 | <100 mW | |||
無線電頻率數據 | Radio Frequency Data For Class A Devices 簡化版歐盟符合性聲明 Fluke 特此聲明,本產品中包含的無線電設備符合指令 2014/53/EU。如需查看歐盟符合性聲明的完整內容,請訪問以下網址:https://dam-assets.fluke.com/s3fs-public/FLK_RED_1aeng0900.pdf. |
型號: Fluke 378FC諧波與能效篩查鉗表
包括:
Fluke 378 FC 真有效值非接觸式交/直流電壓鉗表
TL224 測試導線
TP175 TwistGuard? 測試探頭
AC285 黑色接地夾(1 個)
i2500-18 iFlex? 柔性電流探頭 18 英寸(48 厘米)
TPAK ToolPak? 磁性?xún)x表掛帶
優質手提箱
快速參考指南
