六合一混合域示波器4000C系列
更新時間:2017-03-20 點擊次數:

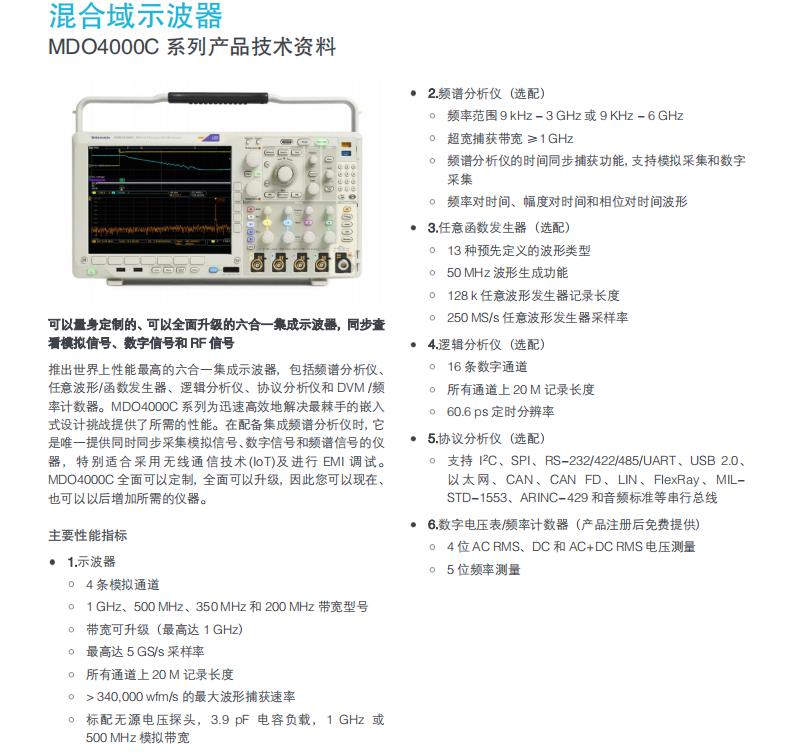

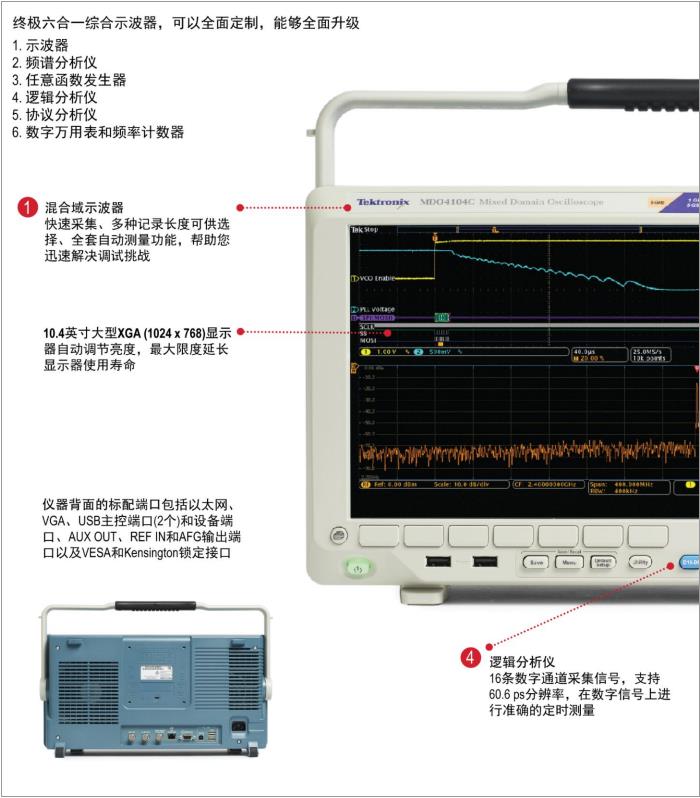

今天的主角是非常六合一混合域示波器——MDO4000C系列。一臺之中融合六臺儀器,同步查看模擬波形、數字波形和頻譜軌跡;在需求變化或預算允許時,工程師可以隨時升級MDO4000C儀器,迎接最苛刻的挑戰,增加所需的功能。
理想到任性
與前幾代MDO4000系列產品一樣,MDO4000C可以同步查看模擬波形和數字波形及RF頻譜軌跡,為物聯網(IoT)及許多其他嵌入式工程應用提供了理想的調試工具。
與去年推出的六合一MDO3000一樣,MDO4000C擴展了核心示波器功能,同時提供了多種選項,可以增加頻譜分析儀、任意波形/函數發生器、邏輯分析儀和協議分析儀。
六合一“+”
實踐證明,集成儀器在廣大客戶中非常流行,因為他們可以使用一臺儀器完成更多的調試和分析任務,使工程計劃保持在快車道,更快地向市場推出產品。MDO4000C提高了性能,我們稱之為六合一+,為解決棘手的設計問題提供了最優的工具。
沒有最高只有更高
作為示波器,MDO4000C擁有長記錄長度、快速采樣率和快速波形捕獲速率,可以幫助發現難檢的問題。與MDO3000集成示波器相比,其增強性能包括:
更高的示波器性能–20M點記錄長度,所有通道上高達5GS采樣率,>340,000波形/秒捕獲速率,顯示屏加大50%;
高達6GHz頻譜分析儀,擁有更好的頻譜分析儀性能,能夠在時域和頻域中同步多個視圖,能夠執行矢量信號分析;
邏輯分析儀定時分辨率可達60.6ps,每條通道獨立設置邏輯門限,可以一次捕獲多個邏輯家族;
同時對三條總線執行協議分析,高達500Mb/s觸發。
想怎么升就怎么升
與獨立式儀器相比,MDO4000C節省了尋找和配置多臺儀器損失的時間,提供了杰出的價值,而又不會(huì )損害性能。它還通過集成增強了易用性。例如,內置任意波形發生器可以在示波器上簡便地捕獲信號,修改信號,然后通過發生器重播信號,用戶可以在任何信號中簡便地增加噪聲,實現余量測試。
節省工作臺空間、改善易用性是MDO4000C的部分DNA,另外獲得和擁有MDO4000C也非常簡便。
MDO4000C可以配置成基本示波器,能讓客戶即便預算有限也能買到最有競爭力產品;
可以在購買時增加3-GHz或6-GHz頻譜分析儀、任意波形/函數發生器、16條邏輯通道或協議支持;
也可以購買后作為升級方式增加上述項目,從而可以完全滿足每個實驗室的需求和預算。示波器帶寬可以從200MHz擴展到1GHz,并可以隨時進行升級。
