電源設計十日談 | 第五日：測試功率階段開關特點
更新時間：2017-03-06 點擊次數：
電源設計人員的需求正變得越來越高，他們面臨著巨大的壓力，需要改善效率，降低成本，縮短產品開發周期。電源設計是一項復雜的工作，這一過程有許多校驗點。在電源設計系列專題中，我們將向您介紹10個設計階段中每個設計階段的測試要求，并給出小貼士，讓您的測試更高效，讓您的生活更輕松。
在這個階段中，我們將介紹在無負載、標稱負載和全負載條件下測試開關特點的各個步驟。
在開始前，應確保所有開關的啟動、關閉、占空比和死區時間都符合預期，如MOSFETs和IGBTs。泰克示波器包括一種高分辨率模式，從根本上提高了垂直分辨率，因此可以使用最高精度計算啟動和關閉時間。

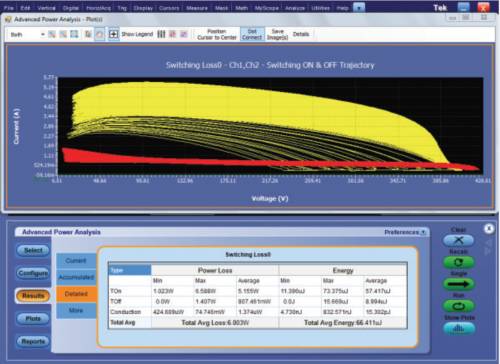

盡管電源的幾乎所有組件都會(huì )發生能量損耗，但絕大部分損耗發生在開關晶體管從關閉狀態轉換到打開狀態（或反之）的時候。使用所有開關周期的啟動損耗和關閉損耗的軌道圖(在DPOPWR軟件中提供)，可以更加全面地了解開關損耗，如下圖所示。
開關/關閉軌道圖。
這時，要檢查所有 VGS 信號的噪聲和碰撞。這是一個重要步驟，因為這個端子上任何非預計的毛刺都可能會(huì )導致不想要的啟動和擊穿。為保證不可能出現擊穿，應檢查同步整流器或H橋接器的死區時間。
然后，檢驗門驅動器和相關儀器之間的定時關系，確保其與設計的計算結果相符。
為安全地測量非參考地電平的信號，我們建議使用相應額定電壓的差分探頭。一定不要浮動示波器，因為其會(huì )導致不好的結果。您可以考慮TDP1000、TDP0500或P6251高壓差分探頭，具體視應用而定。每種探頭都實現了高速寬帶采集和測量功能，提供了杰出的電氣性能、通用被測器件連接，而且都使用方便。
毫無疑問，很難測量浮動門信號。我們建議在門驅動器輸入上探測信號，這樣您可以檢驗頂部FET與底部FET之間的死區時間。
在最低電壓轉換速率上測量電流也可以幫助您最大限度地減少串擾，改善精度。
小貼士 1. 使用擁有相應額定電壓的差分探頭，安全地測量非參考地電平的信號。不要浮動示波器，這樣很危險。 2. 如果很難測量浮動柵極信號，可以探測柵極驅動器的輸入，檢驗頂部FET和底部FET的空轉時間。 3. 測量最小電壓轉換速率點上的電流，使串擾達到最小。
