電源設計十日談 | 第六日：開關損耗和傳導損耗測試
更新時間：2017-03-06 點擊次數：
電源設計人員的需求正變得越來越高，他們面臨著巨大的壓力，需要改善效率，降低成本，縮短產品開發周期。電源設計是一項復雜的工作，這一過程有許多校驗點。在電源設計系列專題中，我們將向您介紹10個設計階段中每個設計階段的測試要求，并給出小貼士，讓您的測試更高效，讓您的生活更輕松。
在電源測試系列的本篇微信中，我們將介紹測試電源開關損耗和傳導損耗的各個步驟。

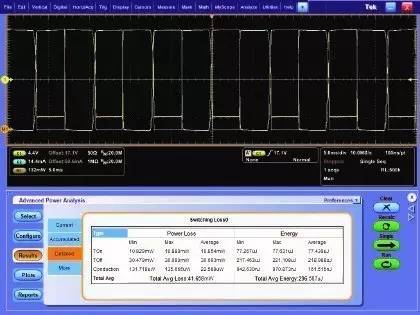

MSO5000B示波器測量開關損耗和傳導損耗的實例。
首先，不要單純依賴產品技術資料，它們經常會(huì )產生誤導，特別是在計算開關損耗和傳導損耗時。此外，它們沒有考慮工作條件和電路寄生信號，也沒有提供完善的損耗信息。

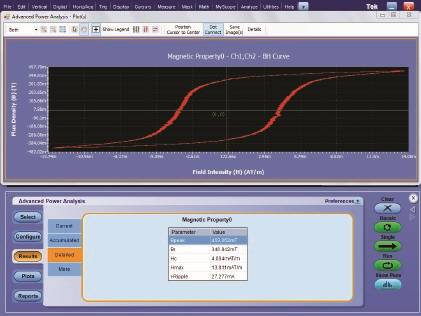

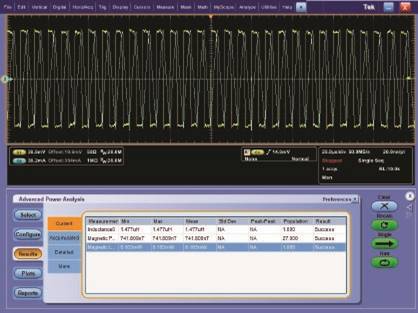

MSO5000B上顯示的磁性特性分析。
在測量開關損耗時，我們推薦使用MSO5000B示波器，并配備相應的電壓探頭和電流探頭。為實現最好的精度和可重復性，在進行任何測量前應先校正探頭時延，為了保證確定周期內結果的準確性，應使用濾波功能和平均功能。
在使用示波器測量開關損耗時，先把電壓乘以電流。然后取啟動或關閉過程中得到的功率波形的中間值。當然，功率分析軟件可以大大簡化這個過程，因此我們強烈推薦使用功率分析軟件。
為動態測試磁性功率損耗和磁性屬性，建議使用我們的DPOPWR軟件。這個軟件提供了自動計算功能，在電路活動時，可以測量高功率開關上的可重復開關損耗和傳導損耗。
小貼士 1. 為測量開關損耗，可以使用高分辨率示波器，一定要校正電壓探頭和電流探頭時延。使用濾波和平均功能，在設定的時間周期內獲得準確的結果。 2. 如果想在示波器上測量開關損耗，可以把電壓乘以電流，取啟動或關閉期間得到的功率波形的中間值。如果有功率分析功能，這個程序會(huì )更簡便、可重復性更強。
